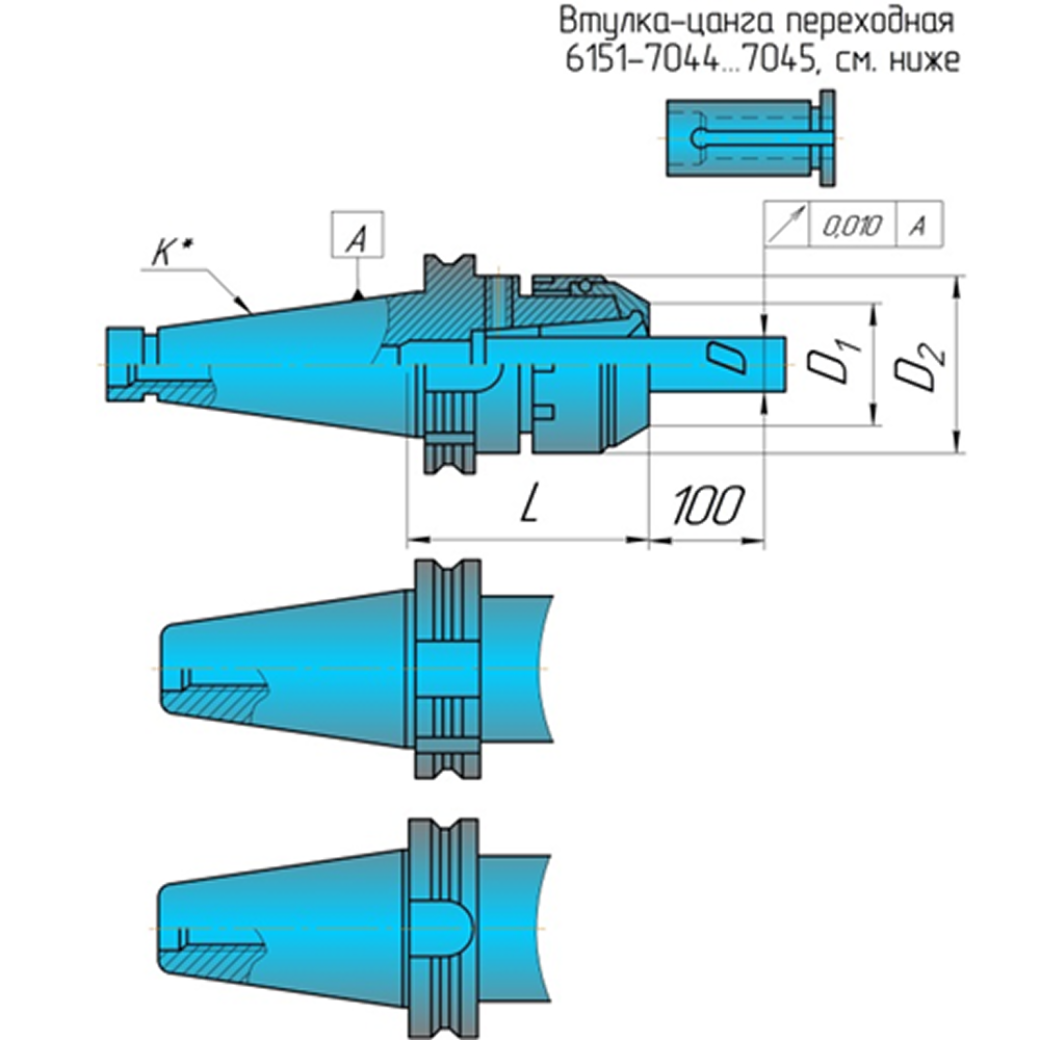

Цанговые патроны, изготовленные в соответствии с ТУ РБ 00223728.015-93, предназначены для точного и надежного зажима режущего инструмента с цилиндрическим хвостовиком — сверл, фрез и оправок. Рабочий диапазон зажима составляет от 5 до 40 мм и обеспечивается за счет применения переходных цанг-втулок.
Патроны цанговые поставляются в сборе с цангой с внутренним диаметром ØD. При необходимости зажима инструмента с другими диаметрами хвостовика применяются переходные втулки-цанги 6151-7044…7045, поставляемые по отдельному заказу.
Зажим инструмента осуществляется оригинальной конструкцией гайки-втулки, собранной через шарики, что существенно снижает потери на трение и увеличивает силу зажима, обеспечивая стабильность и точность обработки.
В конструкции предусмотрен винт боковой фиксации инструмента, предназначенный для дополнительного зажима при работе в тяжелых условиях фрезерования.
Патроны применяются на станках с ЧПУ, обрабатывающих центрах, а также на фрезерных и сверлильно-расточных станках. Конструкция обеспечивает высокую точность обработки: радиальное биение по контрольному валику при использовании переходной цанги не превышает 0,02 мм.
